采购多功能校准仪,【天正华意电气设备(那曲市分公司)tianzh3611-6】的产品价格均采用批发价销售,正规大厂家,我们诚挚地邀请您前来选购,亲身体验我们的产品魅力,联系人:杨经理,地址:平度市平安路2号。

多功能校准仪校验电表方面的技术指标标准源输出功率脉冲常数：×5/In(注： In为标准源内电流档位值100、20、5、1、0.2)标准源输出脉冲电平：5V电度表输入脉冲路数：1路电度表输入脉冲电平：5V以内或无源电度表误差显示范围：±0.000％--±99.99％电度表误差显示分辨率：0.001％电度表电表常数输入范围：6位有效数字，允许有小数。电表校验的试验点包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、 0.5C。电表校验圈数的设置范围是1-9999。1.3 仪器作为标准源时提供的常用输出调节试验点电压试验点：10％、20％、50％、80％、、110％、120％。电流试验点： 5％、10％、20％、30％、50％、70％、、120％。相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。三相电压、电流的幅度可以分别调节，调节细度：10％、1％、0.1％、0.01％；调节范围到125％。三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。UB、UC分别对UA的相位也可以分别调节。频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、1 Hz、0.1 Hz、0.01 Hz。1.4 供电电源单相AC 220V，50/60Hz。

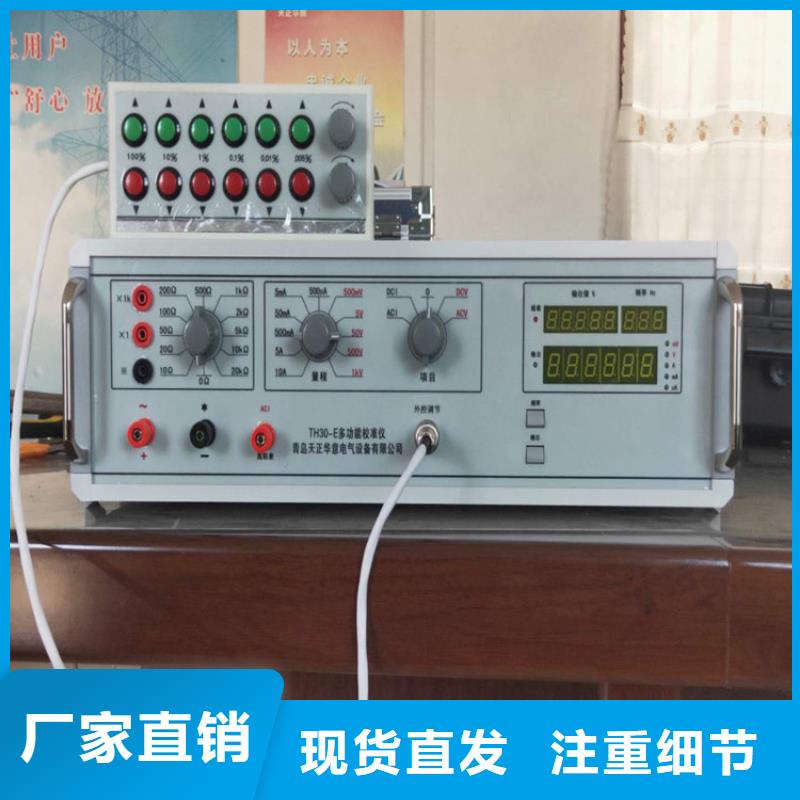

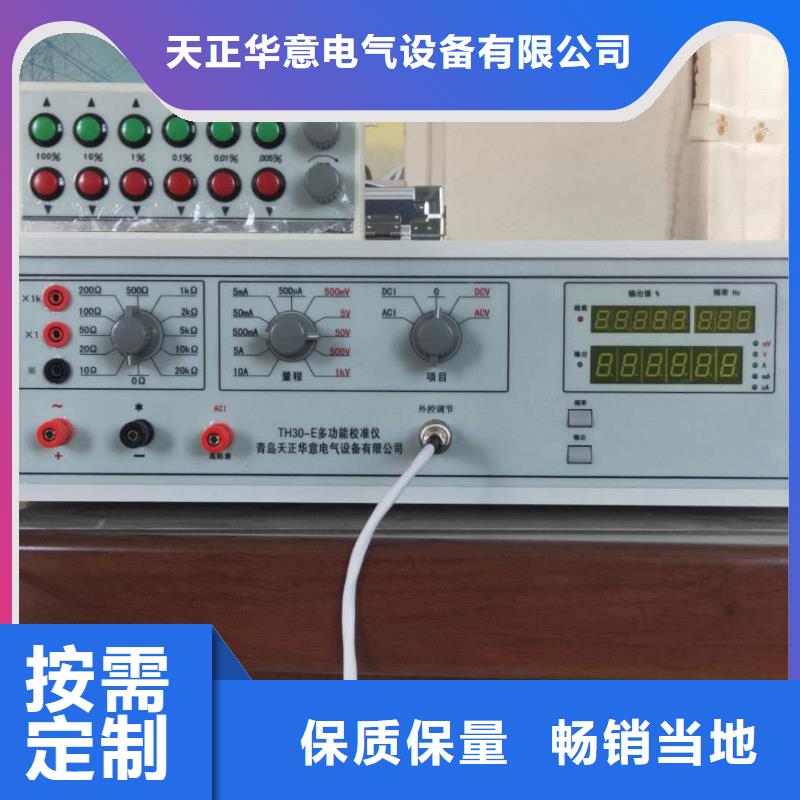

多功能校准仪 特别提示：2.1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2.2、本仪器输出电压达1000V，操作时应注意人身。2.3、本仪器不宜在相对湿度大于80％的环境中工作，供电电源质量将影响输出稳定度。2.4、作交流项目检测时，避免在有输出的情况下，切换频率。2.5、关机前，请切断所有输出。3、概述：TH30-E型多功能校准仪是一种LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、指针式三用表及各类交直流表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(0Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。三窗口同时显示输出实际值、百分比、频率。输出调节既可采用“按位”调节，也可采用“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。

多功能校准仪校验方案校验电度表前需要配置校验方案以确定校验的试验点，仪器可以保存5种不同的方案，，按【】键进入校验方案设置界面，如下图3-10：图3-10在这个界面可以设置平衡负载试验点，打勾的表示被选中，再次按下【】键，可以设置各平衡负载试验点的校验圈数，如下图。通过触摸方框，即可选择相应的负载点，再次按下【】键，可以设置不同试验点下的校验圈数，以此循环，接着设定不平衡负载点及不平衡负载点的校验圈数，全部方案设定完后，按【】保存。图3-11图3-12图3-13上图中圈数设置里出现的-1或0表示还没被初始化。3.4 校验电能表按【】键，进入校表界面。选择校验方案后，按【UI】键开输出，用户可以按【↑】、【↓】或者直接点击某试验点所处的位置来选择不同试验点进行手动校验，某个试验点被选中它就会显示为蓝色。【Phase】栏表示哪些相的电流有输出；【Current】栏显示具体的电流试验点。【PF】 栏显示电源输出的功率因数。【N】 栏显示当前试验点所置入的圈数。【Err1】 栏显示当前试验点的上一次电能表的校验误差。【Err2】 栏显示当前试验点的本次电能表的校验误差。【Error】 栏显示当前试验点的两次误差的平均值。【Manual】 手动校验误差。
